Transformatoriaus ištirpusių dujų analizatorius
Transformer Dissolved Gas Analyzer internetu atlieka ištirpusių dujų transformatoriaus alyvoje analizę ir gedimų diagnostiką, taikomą įvairiai alyvai-panardinamai aukštos- įtampos įrangai. Mūsų nepriklausomai sukurtas transformatoriaus ištirpusių dujų analizatorius aptinka septynias pagrindines gedimo dujas (H₂, CO, CO₂, CH₄, C₄, C₄, C₄). C2H₂), taip pat pasirenkamas O2 ir drėgmės stebėjimas pagal užsakymą.
Aprašymas
Išsami informacija apie puslapio turinį
I. Produkto pristatymas
SUN-IGuard-600 Transformer Dissolved Gas Analyzer užtikrina aukšto-tikslumo ppb-lygio stebėjimą ir priežiūrą-nereikalaujantį veikimą iki penkerių metų. Integruota dirbtinio intelekto ekspertų sistema įgalina aktyvius įspėjimus apie gedimus, padeda klientams sumažinti eksploatavimo išlaidas, užkirsti kelią rimtiems gedimams ir atlikti nuspėjamąją priežiūrą – taip užtikrinamas tinklo saugumas ir turto vertė.
II.Produktų aprašymas
III. Testavimo rodikliai
|
Vardas |
Matavimo diapazonas (uL/L) |
Aptikimo tikslumas |
|
Vandenilis (H2) |
1-2000 |
± 10 % arba 1 µl/l, atsižvelgiant į tai, kuris yra didesnis |
|
Anglies monoksidas (CO) |
5-5000 |
± 10 % arba 5 µl/l, atsižvelgiant į tai, kuris yra didesnis |
|
Anglies dioksidas (CO2) |
20-50000 |
± 10 % arba 20 µl/l, atsižvelgiant į tai, kuris yra didesnis |
|
Metanas (CH4) |
1-2000 |
± 10 % arba 1 µl/l, atsižvelgiant į tai, kuris yra didesnis |
|
etanas (C2H6) |
0.1-2000 |
± 10 % arba 0,1 µl/l, atsižvelgiant į tai, kuris yra didesnis |
|
Etilenas (C2H4) |
0.1-2000 |
± 10 % arba 0,1 µl/l, atsižvelgiant į tai, kuris yra didesnis |
|
Acetilenas (C2H2) |
0.1-500 |
± 10 % arba 0,1 µl/l, atsižvelgiant į tai, kuris yra didesnis |
|
Deguonis (O2) |
50~50000 |
± 10 % arba 100 µl/l, atsižvelgiant į tai, kuris yra didesnis |
|
Drėgmė |
0~100 |
±20% |
IV. Produkto informacija / Privalumai
SUN{0}}IGuard-600 Transformer Dissolved Gas Analyzer integruoja valdymo, matavimo ir analizės technologijas. Jis veikia keturiais pagrindiniais etapais: naftos ir dujų atskyrimo, dujų atskyrimo, duomenų analizės ir nuotolinio perdavimo.
Naudodama priverstinę alyvos cirkuliaciją, sistema iš transformatoriaus ištraukia tekančią alyvą. Didelio-efektyvumo vakuuminis separatorius visiškai išgauna būdingas dujas, kurios vėliau analizuojamos chromatografinės kolonėlės jutikliu ir paverčiamos elektriniais signalais. Šie signalai suskaitmeninami didelio-tikslumo 24- bitų A/D keitikliu ir apdorojami karinio lygio DSP, kad veiktų patikimai.
Duomenys perduodami per RS-485 naudojant Modbus protokolą, turintį optinę izoliaciją ir apsaugą nuo viršįtampių, kad būtų užtikrintas didelis atsparumas trukdžiams. Sistema atlieka visą analizę per vieną valandą, minimalus vienos valandos ciklas ir lankstus maksimalus ciklas.
Jis palaiko 1:N ryšį (N Mažiau arba lygus 32) su išmaniuoju valdikliu centralizuotam duomenų apdorojimui ir dalijimuisi su kitomis SCADA sistemomis. Analizatorius gali būti montuojamas ant transformatorių su įtampa, naudojant paprastas flanšines jungtis, sumažinant tinklo poveikį ir montavimo pastangas.
V. Tiekimo apimtis
- SUN-IGuard-600 transformatoriaus ištirpusių dujų analizatorius: vienas įrenginys;
- SUN-IGuard-600 transformatoriaus ištirpusių dujų analizatoriaus programinė įranga: vienas rinkinys;
- Pažangus valdiklis: vienas blokas;
- PK ekranas: vienas blokas (pasirinktinai);
- Ryšio kabelis: vienas komplektas;
- Specialūs atitinkami alyvos vamzdžiai ir vožtuvai: du rinkiniai.
VI. Pasirenkami tinkinimo sprendimai
Siūlome įvairius dujų stebėjimo įrenginius, pritaikytus klientų poreikiams, nuo pavienių{0}}dujų (pvz., H₂ arba C₂H₂) iki kelių{3}}dujų konfigūracijų. Mūsų aukščiausias modelis aptinka 7 dujas, taip pat drėgmės, deguonies ir azoto pėdsakus.
Modelių skirtumai daugiausia atsispindi žiniatinklio sąsajoje rodomų ir įrašytų dujų skaičiuje. Visi kiti aspektai-įskaitant veikimo principą, diegimą, standartinius komponentus ir programinės įrangos veikimą-išlieka nuoseklūs visose konfigūracijose.
VII. Kokybė
Visiška{0}}proceso kokybės kontrolė. Rsafele Electric turi griežtą kokybės valdymą ir procesų kontrolę bei rašytinį kokybės kontrolės planą.
Kvalifikacinė asociacija:Mes griežtai laikomės pasauliniu mastu pripažintų taisyklių ir protokolų, integruodami aplinkosauginį meistriškumą ir kokybės valdymą per visą produkto gyvavimo ciklą.
VIII. Realūs-bendradarbiavimo atvejai
Bugumaxi kalio kasykloje įdiegėme internetinę pagrindinio transformatoriaus stebėjimo sistemą, integruojančią keturis pagrindinius parametrus: alyvoje ištirpusias dujas, šerdies srovę, dalinį iškrovimą ir šviesolaidinės{0}}apvijos temperatūrą. Taip buvo sukurta visapusiška išankstinio -perspėjimo sistema, apimanti svarbiausius transformatoriaus komponentus: alyvą, šerdį, izoliaciją ir apvijas.
Sistema leido pereiti nuo įprastų patikrinimų prie techninės būklės{0}}pagrįstos priežiūros, pašalindama netikėtus transformatoriaus gedimus ir neplanuotas prastovos. Tai sumažino metinius gamybos nuostolius daugiau nei 3 mln. RMB ir maždaug 40 % sumažino rankinio tikrinimo išlaidas, užtikrinant nuolatinį ir saugų kasyklos veikimą.
IX. Taikymo scenarijai
Tai yra nepakeičiama ir svarbi techninė priemonė šiuolaikiniuose išmaniuosiuose tinkluose ir būkle{0}}pagrįstose priežiūros sistemose, apimanti visus svarbiausius maitinimo mazgus, kuriems keliami aukšti maitinimo patikimumo, gamybos saugos ir ekonominio efektyvumo reikalavimai.
1. Pagrindinės stebulės pastotės
2. Savarankiškos-svarbių gamyklų ir kasyklų pastotės
3. Pastotės atokiose vietose arba atšiaurioje aplinkoje
4. Požeminės pastotės arba svarbios vartotojų pastotės miesto elektros tinkluose
X. Mūsų paslauga
Mūsų aptarnavimas po{0}}pardavimo ir techninė komanda iškilmingai pažada:
Kokybės įsipareigojimas:
Visa įranga ir įsigyti komponentai yra visiškai nauji ir kvalifikuoti gaminiai, su kokybės sertifikatais.
01
Garantija po-pardavimo:
Nemokamas projektavimo, gamybos, medžiagų defektų tvarkymas garantiniu laikotarpiu; visą gyvenimą mokama priežiūra pasibaigus garantiniam laikotarpiui.
02
Atsarginės dalys ir dokumentacija:
Atsarginių dalių, visos techninės dokumentacijos ir brėžinių tiekimas pagal sutartį.
03
Paslauga svetainėje:
Inžinierių išsiuntimas į vietą, jei reikia, kad jie suteiktų montavimo, paleidimo gaires ir techninius mokymus.
04
Bendradarbiavimas ir bendradarbiavimas:
Aktyvus bendradarbiavimas koordinuojant sąsajas ir griežtas sutartinių bei susitikimų susitarimų laikymasis.
05
XI. Produkto naudojimo pamokos, sprendimai ir techninių problemų pranešimai
Atsargumo priemonės eksploatavimo ir techninės priežiūros personalui
1. Eilinis patikrinimas
Reguliariai tikrinkite, kad patikrintumėte duomenų normalumą.
Patikrinkite sistemos būseną po bet kokio maitinimo įjungimo.
Stebėkite nešiklio dujų slėgio matuoklio rodmenis.
Patikrinkite oro ir alyvos grandinių sandarumą.
Įsitikinkite, kad įleidimo / išleidimo vožtuvai lieka atidaryti.
2. Sistemos aplinka
Nediekite nesusijusios programinės įrangos / žaidimų duomenų serveryje ir nekeiskite tinklo / kompiuterio nustatymų.
3. Alyvos vožtuvo patikra
Po sistemos veikimo laikykite atidarytus transformatoriaus įleidimo/išleidimo vožtuvus.
Esant dideliam alyvos nutekėjimui ar vamzdžio plyšimui, nedelsdami uždarykite abu transformatoriaus vožtuvus, atjunkite maitinimą duomenų rinkimo įrenginiui ir praneškite atsakingam personalui.
4. Vežėjo dujų patikra
Stebėkite cilindro slėgio matuoklį: žemas{0}}slėgis turi būti 0,5 MPa (nereguliuokite). Aukšto -slėgio rodmuo rodo cilindro slėgį. Kreipkitės į atsakingą personalą, jei slėgis palaipsniui mažėja iki 2-3 MPa arba staiga sumažėja (galimas nuotėkis). Jei slėgis nukrenta žemiau 1 MPa, išjunkite duomenų rinkimo įrenginį ir pakeiskite dujas.
5. Indikacinės lemputės
• Žalia: Įrenginys veikia
• Raudona: maitinimas įjungtas
• Geltona: aliarmo būsena (išsamesnės informacijos ieškokite serveryje). Galimas rankinis maitinimo atstatymas; jei aliarmas išlieka, susisiekite su atsakingu personalu arba gamintoju.
6. Duomenų serveris
Palaikykite stabilų duomenų rinkimo įrenginio maitinimo tiekimą. Paleiskite SQL Server Management Studio ir serverio programinę įrangą, kad galėtumėte prieiti prie duomenų per RS485 ryšį.

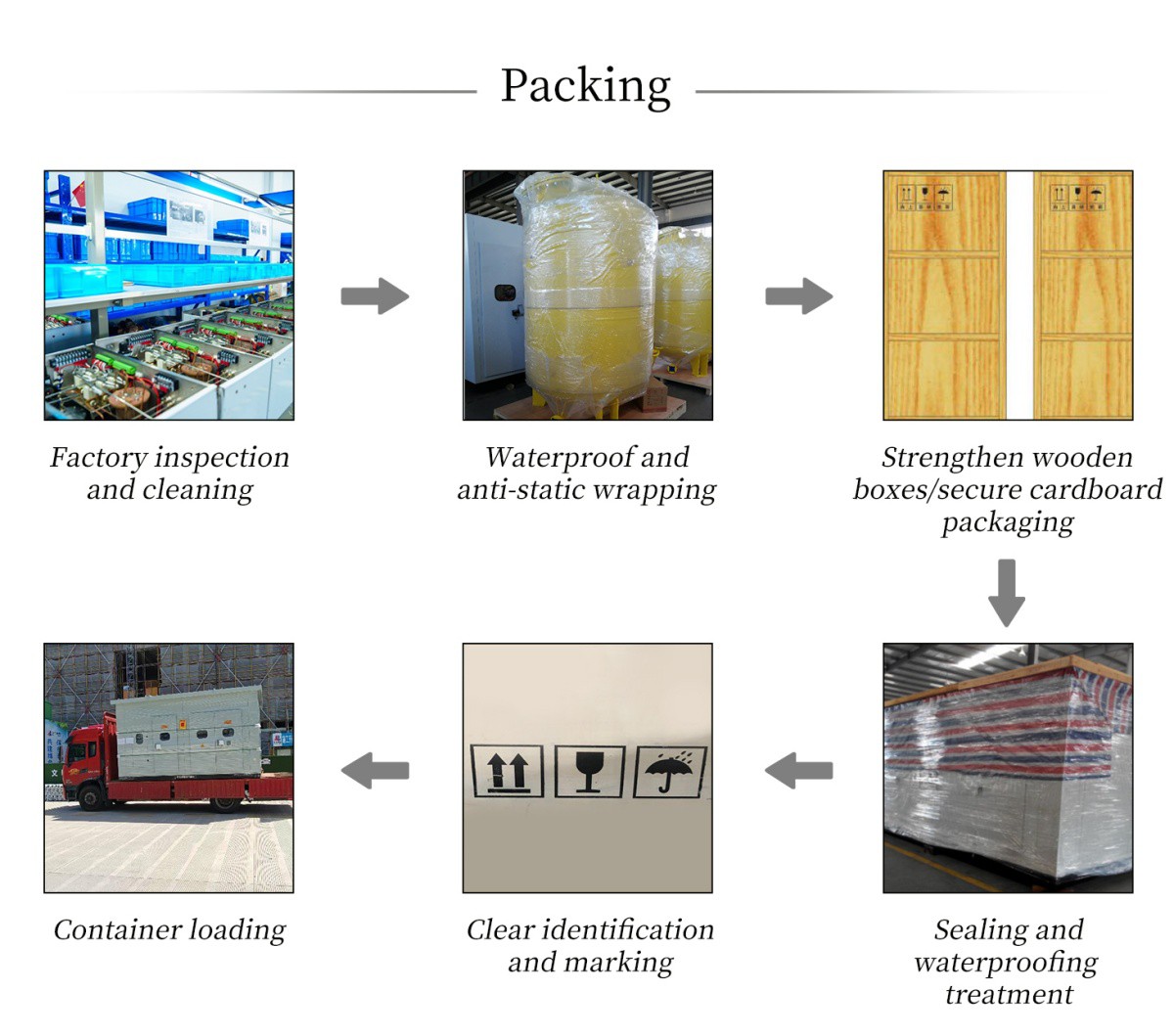

XII. Pakavimas ir transportavimas
XIII. Gamyklos stiprumas
1. Kvalifikacijos atestatai
2. Inovatyvios technologijos/galimybės
3. Tiekimo grandinės pranašumai
Pasiekėme nepriklausomus tyrimus ir plėtrą bei vietinį pagrindinių jutiklių ir komponentų tiekimą, sukurdami saugią ir efektyvią tiekimo grandinę. Tai žymiai sumažina sąnaudas ir pristatymo laiką, kartu padidindami mūsų lankstumą teikiant pritaikytus sprendimus.
Išnaudodami brandžią Kinijos pramonės ekosistemą, vykdome griežtą kokybės kontrolę nuo - iki{1}} galo ir teikiame lanksčią techninę pagalbą vietoje- vietiniu atsarginių dalių tiekimu, užtikrindami patikimas klientų gyvavimo ciklo paslaugas.

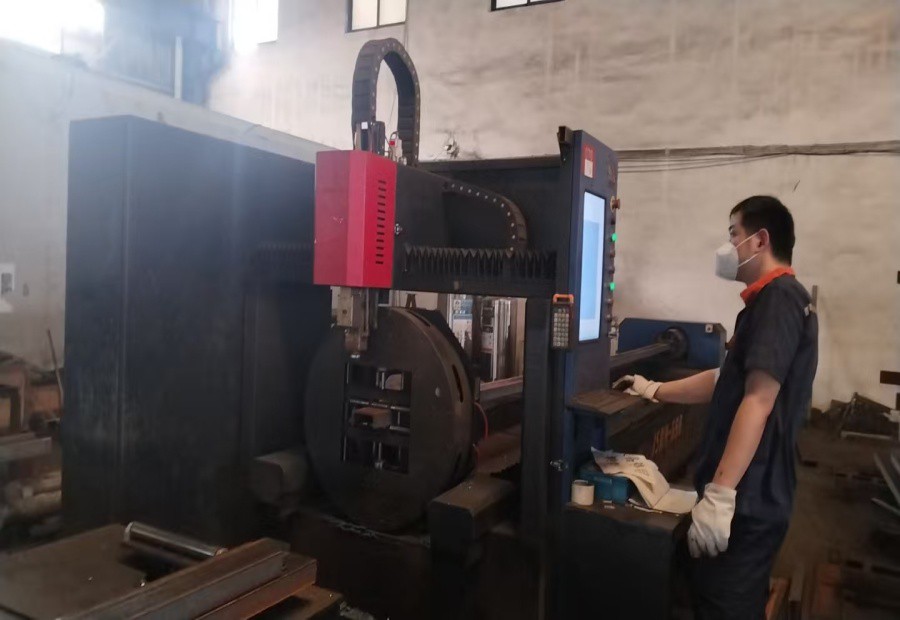

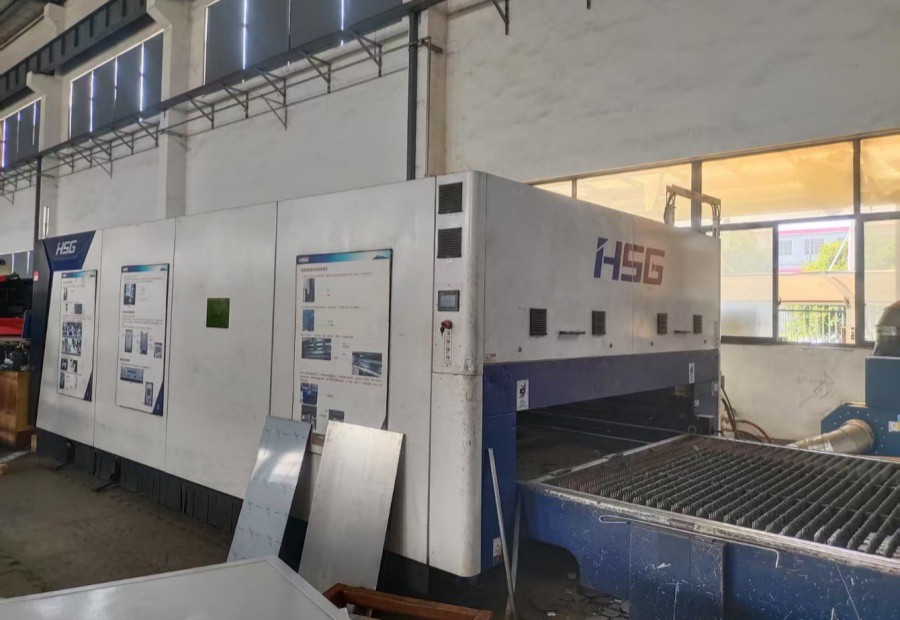

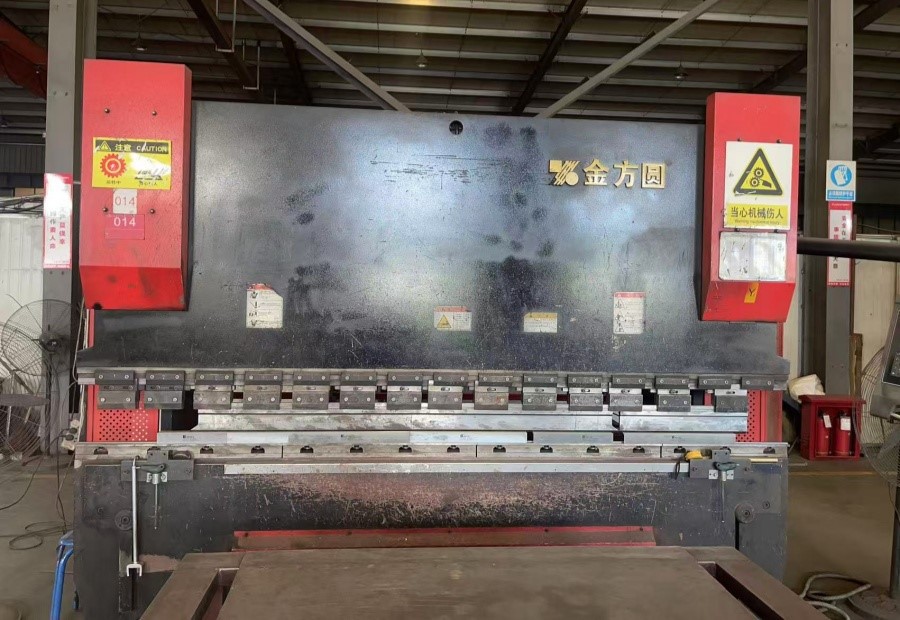

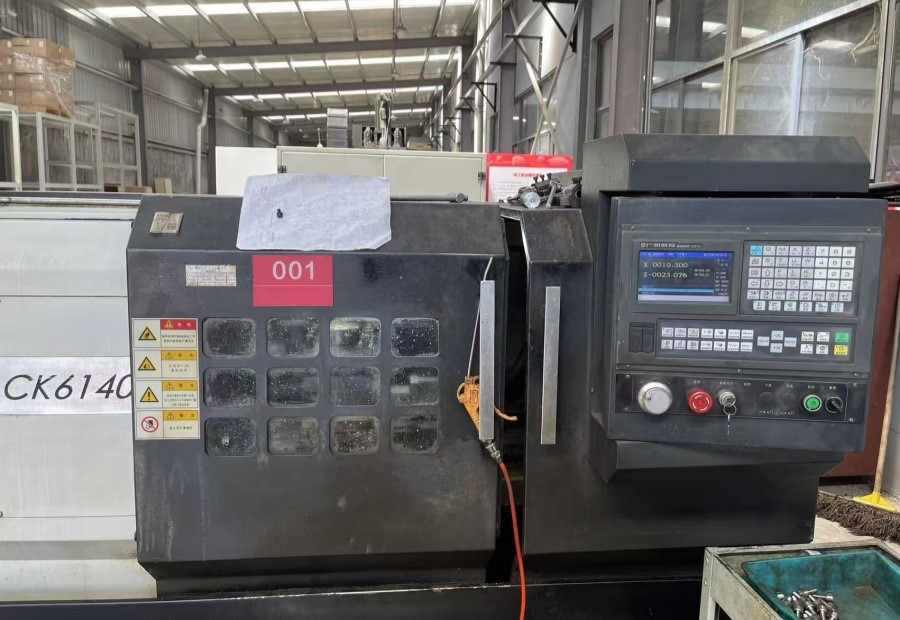

4. Profesionali gamybos įranga (CNC)
XIV.DUK
Q1. Kas yra transformatoriaus alyvos chromatografinė analizė?
A: Transformatoriaus alyvos chromatografijos analizė yra panaši į transformatorių „kraujo tyrimą“, diagnozuojant galimus vidinius gedimus tiksliai išmatuojant ištirpusių gedimui būdingų dujų (pvz., H ₂, CH 4, C ₂ H ₂ ir kt.) kiekį alyvoje.
Q2. Kodėl mums reikia atlikti alyvos chromatografijos analizę?
A: Supraskite ankstyvą įspėjimą apie gedimus, diagnozuokite gedimų pobūdį ir sunkumą ir sukurkite pagrindą{0}}pagrįstai techninei priežiūrai
Q3. Kokios pagrindinės dujos dažniausiai aptinkamos? Ką jie atstovauja?
A: Jis daugiausia aptinka 7 tipų dujas, dažnai vadinamas „gedimo charakteristikomis dujomis“:
H ₂: mažas energijos iškrovimas arba drėgmė
CH 4, C ₂ H 6, C ₂ H 4: alyvos perkaitimas (C ₂ H 4 rodo vidutiniškai aukštą temperatūrą)
C ₂ H ₂: didelės energijos iškrova
CO, CO ₂: kietos izoliacijos senėjimas
4 klausimas. Kaip pagal dujų duomenis nustatyti gedimo tipą?
A: Būdingų dujų metodas: Remdamiesi dominuojančiomis dujomis, preliminariai nustatykite gedimo tipą:
C ₂ H ₂ dominuojantis → lankinis išlydis; Daugiausia C ₂ H 4 → aukštos temperatūros perkaitimas; Daugiausia CH 4, C ₂ H ₆ → žemos temperatūros perkaitimas; H ₂ žymiai padidėja → dalinis išleidimas arba drėgmė.
Trijų santykio metodas: apskaičiuojant C ₂ H ₂ / C ₂ H 4, CH 4 / H 2 ir C ₂ H 4 / C 2 H ₆ santykius, gedimo tipas nustatomas pagal standartinį kodavimą.
Q5. Ar tikrai transformatorius yra saugus, jei dujų kiekis yra mažesnis už dėmesio vertę?
A: Reikia visapusiškai įvertinti šiuos veiksnius:
Dujų gamybos greitis: greitas augimas yra pavojingesnis nei didelis kiekis
Dujų sudėtis: C ₂ H 2 pėdsakai gali reikšti išleidimą
Istorinė tendencija: sutelkite dėmesį į tai, ar duomenys ir toliau didėja
Kiti bandymai: visapusiškas sprendimas, pagrįstas elektriniais bandymais
6 klausimas. CO/CO ₂ padidėjimo reikšmė.
A: Nurodo, kad kietos izoliacinės medžiagos gali perkaisti arba pasenti, o jei kartu augs angliavandenilių dujos, gedimas bus rimtesnis.
7 klausimas. Į ką reikėtų atkreipti dėmesį stebint naujai pradėtos eksploatuoti įrangos alyvos spalvų spektro duomenis?
A: Pradiniame veikimo etape turėtų būti nustatyti pradiniai duomenys, daugiausia dėmesio skiriant duomenų pokyčių tendencijoms, o ne tam, ar viena reikšmė yra mažesnė už dėmesio vertę.
